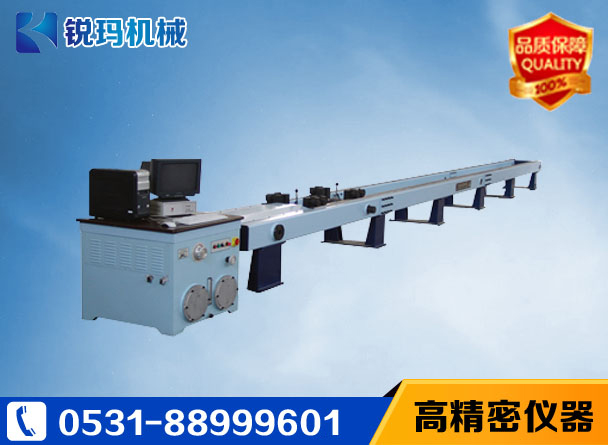

RMDL系列卧式拉力试验机主要由主机（框架结构）、固定横梁、移动横梁、加载系统以及相关试验软件部件等组成。增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间（可以增加到十米以上，这是立式试验做不到的）。卧式拉力试验机满足了大试样、全尺寸试样的试验。卧式拉力试验机分RMDL－300D RMDL－600D RMDL－1000 RMDL－2000四种型号，主要用于材料和零部件的静态拉伸性能试验。卧式拉力试验机可用于各种金属材料、钢索等的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。

RMDL-D系列卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，液压自动夹紧试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣等产品的拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.

一、功能特点：

· 控制特点：采用纯数字的锁相环位置脉冲控制模式，无零飘、无失调。
· 加载装置：采用高精度滚珠丝杠副传动加载具有加载平稳、使用寿命长、稳定性好且节能的特点。
· 保护措施：具有软件部分的超载、超位移保护，机械强制安全限位保护等措施。
· 软件系统：简单，可靠及功能强大的人机对话用户操作界面。
· 试验数据：开放的数据结构，无论是结果参数还是过程数据都允许用户随机调用，对科研与教学非常有利。
· 客户报表：用户自编辑报告功能，数据可方便的导入Excel、WORD表格，方便用户后期处理。
· 设备特点：低噪声、无油污污染、使用灵活方便可靠。
· AD800全数字化微机控制多闭环材料试验机测量及控制系统——可实现位移、应力、应变等闭环控制，且相互间平滑转换无冲击。可以满足不同的试验区间不同的试验控制方式试验需求：恒应力、恒应变、保载等特殊要求的场合；在试验过程中按照设定程序自动的平滑切换。
· 试验过程实现无冲击切换，,以达特定试验要求。
· 控制系统采用内置式不分档设计，A/D转换器采用美国BB公司，高精度转换器，最高可实现200000码的分辨力，最快转换速度高达400次/秒。
· 采用全数字化自适应PID控制环节，使复杂的控制操作变得简单，机器的运行稳定性提高。
· 功能强大的手动操作盒，除具有调整自适应PID参数，一键式试验按键功能等功能外，具有紧急安全切换功能。

二、技术参数：

型号	RMDL-300D	RMDL-600D	RMDL-1000	RMDL-2000
最大试验力	300kN	600kN	1000kN	2000kN
过载保护	满量程的2%-5%
测量精度	优于示值的±1%
测量范围	满量程的2%-100%FS
位移示值极限误差	≥2mm时优于示值的±0.5%以内
位移测量分辨率	0.005mm
变形测量准确度	优于示值的±1%
变形测量范围	引伸计满量程的2%-100%范围内
力等速控制范围	0.05%-100%FS
力等速控制精度	优于设定值±1%
位移等速控制范围	0.05mm-100mm
位移等速控制精度	优于设定值±1%
变形等速控制范围	0.05%-100%FS
变形等速控制精度	优于设定值±1%
拉伸空间	0-10000mm（根据客户要求特殊定做）
有效试验宽度和油缸行程	根据客户要求特殊定做
PC配置	联想品牌计算机、HP彩色喷墨打印机
辅具配置	拉伸辅具一套，其他辅具需根据客户要求选配
加载方式	液压系统加载
电机功率	3kw	3kw	3kw	3kw

更多产品介绍：

1、RMDW-600吨卧式拉力试验机

三、

卧式试验机

试验标准下载：

1.GBT2611-2007《试验机通用技术要求》.pdf |

点击下载

2.GBT228-2002《金属材料 室温拉伸试验方法》.pdf |

点击下载

3.GB7314-1987《金属压缩试验方法》.pdf |

点击下载

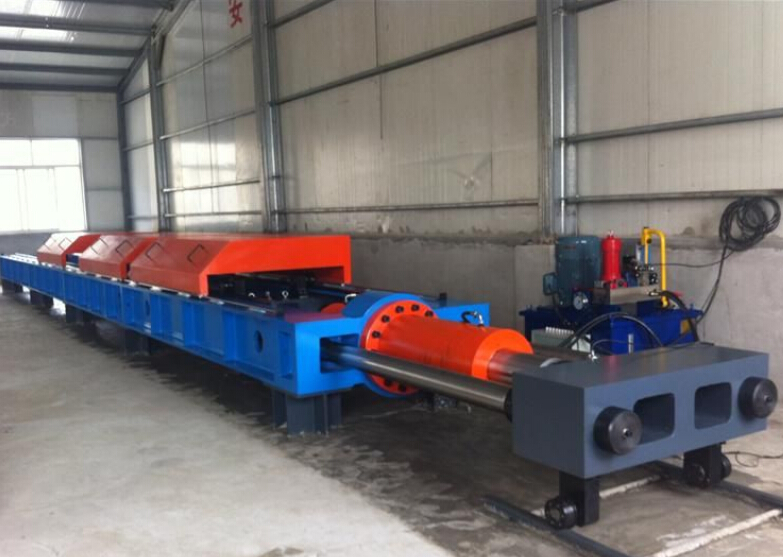

四、卧式拉力试验机应用案例

五、卧式拉力试验机厂家介绍
