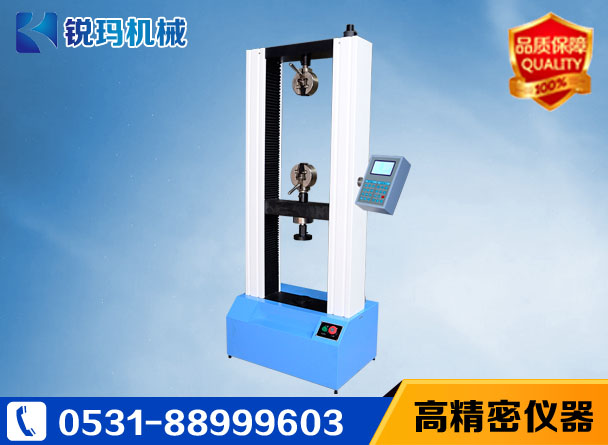

安全带、安全绳是一种保护设备其自身的力学性能至关重要，特别是建筑施工安全带安全绳是防止高处作业人员坠落的常用防护用品。国标GB/T 6095-2009规定了安全带、安全绳测试方法，其中安全带试验机是主要试验设备。济南锐玛生产的微机控制安全带试验机可以测试汽车安全带、做工安全带、飞机安全带、塑钢带、包装带、塑料带、打包带、金属带的拉伸、撕裂等力学性能，满足GB/ISO/ASTM/JIS/DIN等试验标准，微机控制系统自动采集处理试验数据，绘制多种曲线并打印试验报告，微机控制系统软件基于WINDOWS操作系统作为平台，具有运行速度快，界面友好，操作简单等 特点，可满足不同材料的试验测量需要。

一、微机控制安全带电子万能试验机试验步骤：

1、输入产品名称（编号）、试验项目及试验报告要求的常规内容。

2、选择载荷档次，设置预压载荷数据及预压速度数据。

3、安装试样。

4、按规定次数进行预压。

5、设置试验起始和终止载荷数据、工装系数（k)数据及试验速度数据。

6、试验过程中显示内容为载荷和位移的变化过程、试验速度等，试验结束后显示出全部试验结果。

7、打印试验报告。

微机控制电子万能试验机主要由加荷机构、测力系统、变形测量装置以及安全保护装置等四部分组成。其中，测力系统中的测力传感器是电子万能试验机的主要承载部件，其工作原理是采用电子测量来间接测量力值。即将负荷传感器输出的信号，通过测量放大器放大，把力与变形转变为电参量，最后把测力与变形等结果显示到微机显示屏上。

二、技术参数：

产品名称 微机控制电子万能试验机

产品型号 RMDW-50A  RMDW-100A  RMDW-200A  RMDW-300A  RMDW-600A

结构形式 双空间落地式结构

最大试验力（KN） 50 100 200 300 600

试验力级别 0.5级

试验力测量范围 0.2%--100%FS

试验力示值相对误差

≤示值的±0.5%

力分辨率 1/500000

变形测量装置 电子式引申计

变形示值相对误差 ≤示值的±0.5%

位移测量装置 光电编码器

位移示值相对误差 ≤示值的±0.5%

位移分辨率（mm） 0.001

位移速率调节范围（mm/min） 0.05-500无级调速 0.05-200无极调速

控制方式 三闭环控制和编程控制

安全保护装置 机械限位保护和软件过载保护

有效拉伸空间（mm） 650

有效压缩空间（mm） 600

有效试验宽度（mm） 80 600 600 600 600

楔形夹具夹持方式 手动加紧/液压自动夹紧（选配）

弯曲附具 三点式弯曲附具

压缩附具（mm） 压盘直径120或定制

试验机外罩 铝合金外罩

主机外形尺寸（mm） 945×645×2186 1010×750×2225 1100×770×2685 1100×770×2685 1200×800×2885

主机电源 0.75kw/AC220V±10% 1.5kw/AC380V±10% 3kw/AC380V10% 5kw/AC380V±10% 5kw/AC380V±10%

主机重量（KG） 700 1100 1480 1560 1980

三、主要功能及特点：

1、主机：

1.1该机采用门式双空间结构；上拉、下压。

1.2调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达1～300mm/min。

1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

1.4万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

2、控制系统、操作软件及数据处理系统

2.1济南锐玛计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

2.2保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3对于负荷、变形通道可实现自动标示，直观方便。

2.4批量试验可实现曲线的分层次显示，曲线自动跟随。

2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。

2.6监测试验过程：对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。

2.7软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。

2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.9可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。

2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。

2.11结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

2.12力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。

2.13数据采样频率：可根据用户试验要求选择高速采样频率。

3、特殊附具：除配有标准附具外，也可根据用户需要配备特殊附具（如土工布、铝箔、纸张等）。

四、系统基本配置

1、安全带玩万能试验机主机                               1套

1.1电机                                                 1套

1.2调速器                                               1套

1.3负荷传感器                                           1只

1.4精密丝杠副                                           2套

1.5减速系统                                             1套

2、辰达全数字控制系统                                   1套

3、光电编码器                                           1只

4、联想品牌计算机                                       1台

5、HP品牌喷墨打印机                                    1台

6、基于Windows操作系统的计算机控制软件                1套

7、随机工具（提供安装、维修、操作所需的专用工具及清单） 1套

8、拉伸附具                                             1套

9、压缩附具                                             1套

10、技术资料：

包括：使用说明书

软件使用手册

合格证、装箱单

锐玛安全带专用试验机选用全数字化GT-M200系列电脑测控体系，以高性能ADC技能完成了高精度、宽量程、不分档，全量程分辨率不变。独立的“扩大—AO转换器”电路，大大的减少了小信号的串扰，进步了稳定性。标准型达100000细分代码，精细型达500000细分代码，实则优于六档扩大。该款电子万能试验机的位移丈量选用高速电路体系完成了光电编码器四象限收集，彻底解决了低速时颤动或方向改动形成的影响，并且使丈量分辨率进步四倍。配有EASYDO移动操控盒，具有上、下、停、运转、清零5个功用按钮和试台上下指示灯，便利用户操作运用。RM-D型可增配128×64LCD显现器，中文显现实验参数、实验成果，此刻可脱离主计算机独立运转。
