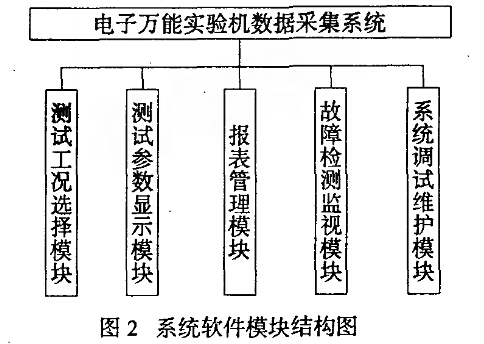

电子万能试验机数据采集系统软件模块结构图下图1所示，系统软件以“组态王5.1”作为开发平台，开发综合试验机测试软件和数据处理软件，在组态王5.1画面开发系统中完成界面的设计、综合试验机测变量的定义、动画连接的定义等，动态地显示各个工序流程，主要由以下几个模块组成。



    1、测试工况选项模块：利用多窗口画面，分别对拉伸试验和刚度弹性变形等不同工况进行选择，从而对不同试验进行监控。

    2、测试参数显示模块：对所测试工况进行实时显示。

    3、打印试验报告模块：利用DDE特性，使组态王与动态数据交换信息，实现报表管理功能。

    4、故障报警，声光显示模块：对系统的主要模拟显示信号，实现在线监测，对主要设备故障发生的时间、工作状态及故障编码进行跟踪显示。

    5、系统调试，维护模块：系统的初始化，模拟试验过程，测试参数的选择、调试。

    以上五个方面组成了电子万能试验机的数据采集系统软件的所有功能，通过这5个模块，保证了设备的控制与运行，保证了设备的试验精度。
